Was ist das Ishikawa Diagramm?
Das Ishikawa Diagramm (auch Ursache-Wirkungs-Diagramm oder Fischgrät-Diagramm genannt) ist ein Werkzeug zur systematischen Ursachenanalyse.
Kurzdefinition:
Das Ishikawa Diagramm visualisiert alle möglichen Ursachen, die zu einem bestimmten Problem oder einer Wirkung führen, in einer baumartigen Struktur.
Typische Einsatzfelder:
- Qualitätsprobleme in Produktion und Service
- wiederkehrende Störungen in IT-Systemen
- Termin- und Budgetüberschreitungen in Projekten
- Prozessabweichungen in Verwaltung, Logistik oder Vertrieb
Ziel ist es, nicht nur einzelne Fehlerquellen zu benennen, sondern die Ursache-Wirkungs-Zusammenhänge verständlich und vollständig abzubilden.

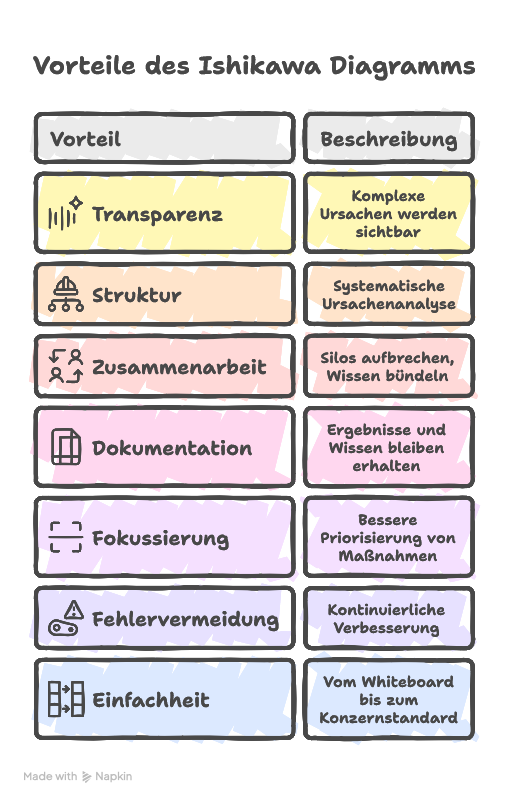

Warum Ishikawa Diagramm? Zentrale Vorteile im Überblick
Die Vorteile des Ishikawa Diagramms lassen sich in mehrere Kernnutzen zusammenfassen:
- Hohe Transparenz über Ursachen und Zusammenhänge
- Strukturiertes, logisches Vorgehen statt Ad-hoc-Diskussionen
- Förderung von interdisziplinärer Zusammenarbeit
- Dokumentation von Wissen und Entscheidungen
- Verbesserte Priorisierung und Fokussierung von Maßnahmen
- Unterstützung von Fehlervermeidung und kontinuierlicher Verbesserung
- Einfache Skalierbarkeit vom Team-Workshop bis zum Konzernprojekt
Im Folgenden werden diese Punkte im Detail erläutert.
1. Transparenz: Komplexe Ursachen werden sichtbar
Einer der größten Vorteile des Ishikawa Diagramms ist die visuelle Klarheit.
Statt lange Listen mit möglichen Ursachen zu sammeln, werden alle Einflussfaktoren entlang einer „Fischgräte“ gruppiert. Häufig genutzte Kategorien (z. B. die klassischen 6M im Produktionsumfeld: Mensch, Maschine, Material, Methode, Milieu, Messung) lassen sich für Dienstleistung, IT oder Projektmanagement passend anpassen.
Nutzen für Entscheider und Projektmanager:
- Schneller Überblick: Sie sehen auf einen Blick, welche Ursachencluster dominieren.
- Weniger blinde Flecken: Die Struktur zwingt Teams dazu, in alle Richtungen zu denken.
- Bessere Kommunikation: Visualisierungen helfen, komplexe Sachverhalte auch gegenüber Stakeholdern verständlich zu machen.
Gerade bei wiederkehrenden Problemen macht das Ursache-Wirkungs-Diagramm sichtbar, wo sich Muster und systemische Schwachstellen verbergen.
2. Struktur statt Bauchgefühl: Systematische Ursachenanalyse
In vielen Organisationen werden Probleme zunächst über Erfahrung und Intuition diskutiert. Das ist wertvoll, führt aber häufig zu vorschnellen Schlussfolgerungen („Der Lieferant ist schuld“, „Die IT hat wieder versagt“).
Das Ishikawa Diagramm unterstützt ein logisches, reproduzierbares Vorgehen:
- Start mit einer klar formulierten Problemdefinition
- Sammeln möglicher Ursachen in moderierten Schritten
- Clustern nach Kategorien (z. B. Prozesse, Organisation, Technik, Mensch)
- Hinterfragen von Annahmen anhand von Daten und Beobachtungen
Vorteile im Projekt- und Linienalltag:
- Reduzierung von Fehleinschätzungen: Entscheidungen basieren stärker auf Fakten.
- Weniger Schuldzuweisungen: Der Fokus liegt auf Ursachen, nicht auf Personen.
- Bessere Nachvollziehbarkeit: Dritte können die Analyse später prüfen und weiterführen.
Besonders effektiv ist die Kombination mit der 5-Why-Methode: Für relevante Ursachen wird mehrfach „Warum?“ gefragt, bis man strukturellen Problemen auf den Grund geht.
3. Zusammenarbeit: Silos aufbrechen, Wissen bündeln
Viele Probleme entstehen an Schnittstellen – zwischen Abteilungen, Systemen oder Rollen. Ein weiterer zentraler Vorteil des Ishikawa Diagramms ist, dass es interdisziplinäre Teams in strukturierten Workshops zusammenbringt.
Positive Effekte:
- Perspektivenvielfalt: Fachbereiche, IT, Qualität, Operations oder Vertrieb bringen ihr spezifisches Wissen ein.
- Abbau von Vorurteilen: Durch gemeinsame Analyse reduziert sich die Tendenz, andere Bereiche pauschal verantwortlich zu machen.
- Höhere Akzeptanz von Maßnahmen: Wer an der Ursachenanalyse beteiligt war, steht Verbesserungsmaßnahmen eher mit Überzeugung gegenüber.
Gerade für Führungskräfte, die cross-funktionale Verbesserungsinitiativen steuern, ist das Ishikawa Diagramm ein wirksames Instrument, um strukturierte Dialoge mit greifbarem Ergebnis zu führen.
4. Dokumentation: Ergebnisse und Wissen bleiben erhalten
Viele Problemrunden enden mit guten Diskussionen, aber ohne klare, dokumentierte Ergebnisse. Das Ishikawa Diagramm liefert hier einen unmittelbaren Mehrwert:
- Visualisierte Dokumentation der identifizierten Ursachen
- Basis für Protokolle, Maßnahmenpläne und Lessons Learned
- Nachvollziehbarkeit von Entscheidungen für Audits, Reviews oder Management-Reports
Langfristige Vorteile:
- Wiederverwendbarkeit für ähnliche Fälle („Hatten wir schon einmal – welche Ursachen waren damals relevant?“)
- Aufbau eines systematischen Wissensfundus zu Fehlerquellen und Einflussfaktoren
- Entlastung von Schlüsselpersonen, weil Wissen nicht nur „im Kopf“ vorhanden ist
Gerade im Qualitätsmanagement und in regulierten Branchen (z. B. Medizintechnik, Pharma, Finanzdienstleister) schafft diese saubere Dokumentation zusätzliche Sicherheit.
5. Fokussierung: Bessere Priorisierung von Maßnahmen
Das Ishikawa Diagramm allein löst noch kein Problem – es schafft aber die notwendige Grundlage für zielgerichtete Maßnahmen.
Wie unterstützt das Diagramm die Priorisierung?
- Identifikation von Ursachenclustern mit hoher vermuteter Wirkung
- Möglichkeit, Ursachen mit Daten zu hinterlegen (z. B. Häufigkeit, Auswirkung, Kosten)
- Ableitung von Hypothesen: „Wenn wir diese Ursache adressieren, sollte sich die Wirkung deutlich verbessern.“
In der Praxis kombinieren viele Unternehmen das Ursache-Wirkungs-Diagramm mit weiteren Methoden, z. B.:
- Pareto-Analyse (80/20-Regel): Welche Ursachen machen den größten Teil des Problems aus?
- Risikobewertungen: Welche Ursachen bergen das höchste Risiko für Qualität, Termine, Kosten oder Compliance?
- Maßnahmenportfolios: Kombination aus Wirkungspotenzial und Umsetzbarkeit.
Der Vorteil: Maßnahmen werden nicht mehr aus dem Bauch heraus ausgewählt, sondern erhalten eine klare hergeleitete Begründung. Das erleichtert die Argumentation gegenüber Management und Stakeholdern.
6. Fehlervermeidung und kontinuierliche Verbesserung
Ein weiterer wichtiger Vorteil des Ishikawa Diagramms liegt in seiner Rolle im Kontinuierlichen Verbesserungsprozess (KVP) und in Qualitätsinitiativen wie Lean Management oder Six Sigma.
Nutzen im Verbesserungszyklus:
- Im Plan-Schritt (PDCA) hilft das Diagramm, die Ausgangssituation gründlich zu verstehen.
- Es unterstützt Root Cause Analysis in Six-Sigma-Projekten (z. B. in der „Analyze“-Phase von DMAIC).
- Ergebnisse können direkt in Präventivmaßnahmen überführt werden (z. B. Anpassung von Standards, Schulungen, Prozessdesign).
Langfristig hilft dies, nicht nur akute Probleme zu lösen, sondern Fehlerursachen strukturell zu eliminieren:
- Verringerung von Ausschuss, Nacharbeit und Ausfällen
- Stabilere Prozesse und Services
- Nachhaltig höhere Kundenzufriedenheit
7. Einfachheit und Skalierbarkeit: Vom Whiteboard bis zum Konzernstandard
Im Vergleich zu komplexen Analysemethoden ist das Ishikawa Diagramm leicht verständlich und schnell einsetzbar:
- Keine spezielle Software zwingend erforderlich – Whiteboard oder digitales Kollaborationstool genügen.
- Methode lässt sich in wenigen Minuten erklären.
- Anpassbar an unterschiedliche Reifegrade und Unternehmensgrößen.
Dadurch eignet sich das Ishikawa Diagramm sowohl für:
- Ad-hoc-Workshops in kleinen Projektteams
- standardisierte Problemanalysen im Shopfloor-Management
- strukturierte Root-Cause-Analysen in großen Programm- und Qualitätsinitiativen
Für Entscheider bedeutet das: Ein Werkzeug mit hohem Nutzen bei gleichzeitig geringen Implementierungshürden.
Typische Einsatzfelder in Unternehmen
Qualitätsmanagement und Produktion
In Produktion und Logistik wird das Ishikawa Diagramm seit Jahrzehnten erfolgreich genutzt, u. a. für:
- Analyse von Ausschuss- und Fehlerquoten
- Ursachenfindung bei Maschinenstillständen
- Untersuchung von Lieferverzögerungen
- Optimierung von Rüst- und Durchlaufzeiten
Durch die Kategorisierung nach Faktoren wie Material, Maschine, Methode, Mensch oder Umfeld lassen sich technische und organisatorische Ursachen klar voneinander abgrenzen.
IT und Service-Management
Auch in der IT und im Service-Kontext bietet das Ishikawa Diagramm klare Vorteile:
- Analyse von Systemausfällen und Performanceproblemen
- Untersuchung von Störungen in Ticketsystemen oder Service-Prozessen
- Ursachenfindung bei Sicherheitsvorfällen oder Compliance-Abweichungen
Hier spielen Kategorien wie Technologie, Prozesse, Rollen & Berechtigungen, Datenqualität oder externe Partner eine zentrale Rolle.
Projekt- und Prozessmanagement
Im Projektmanagement und in der Organisationsentwicklung lohnt sich der Einsatz des Ursache-Wirkungs-Diagramms besonders bei:
- wiederkehrenden Termin- oder Budgetüberschreitungen
- unklaren Verantwortlichkeiten und Entscheidungswegen
- Schnittstellenproblemen zwischen Teams oder Standorten
- unzufriedenen Stakeholdern oder Anwendern
Durch die strukturierte Analyse werden typische Projektfallen sichtbar – von unklaren Anforderungen über Ressourcenengpässe bis hin zu ungeeigneten Tools oder Governance-Strukturen.
Schritt-für-Schritt: Ishikawa Diagramm professionell erstellen
Auch wenn der Fokus hier auf den Vorteilen liegt, ist ein kurzer Blick auf das Vorgehen hilfreich, um das Potenzial richtig zu nutzen.
1. Problem eindeutig beschreiben
- Wirkung/Problem klar formulieren (z. B. „Hohe Fehlerquote bei Produkt X im Monat Y“)
- Messbare Kriterien definieren (Häufigkeit, Zeitraum, betroffene Kunden/Prozesse)
2. Relevante Personen einbinden
- Vertreter aller betroffenen Bereiche einladen
- Rollen klären: Moderation, Fachexperten, Entscheider
3. Kategorien festlegen
- Standardkategorien nutzen (z. B. 6M) oder
- an den Kontext anpassen (z. B. Prozesse, Organisation, IT-Systeme, Daten, Mensch, Externe)
4. Ursachen sammeln (Brainstorming)
- Offen Ursachen nennen, zunächst ohne Bewertung
- Jede Ursache der passenden Kategorie zuordnen
- Doppelnennungen zusammenführen
5. Ursachen vertiefen
- Für relevante Ursachen tiefer fragen („Warum tritt das auf?“)
- Zusammenhänge zwischen Ursachen identifizieren
- Daten und Fakten zur Validierung heranziehen
6. Hypothesen und Maßnahmen ableiten
- Wichtigste Ursachen identifizieren
- Maßnahmenvorschläge entwickeln
- Verantwortlichkeiten, Zeitplan und Erfolgskriterien festlegen
So wird aus einem moderierten Workshop ein belastbarer Input für konkrete Verbesserungsprojekte.
Praxisbeispiele: Wie die Vorteile des Ishikawa Diagramms wirken
Beispiel 1: Produktionsfehler in einem mittelständischen Unternehmen
Ausgangslage: Steigende Reklamationen wegen Maßabweichungen bei einem Bauteil.
Vorgehen mit Ishikawa Diagramm:
- Problemdefinition mit Qualitäts- und Produktionsleitung
- Workshop mit Vertretern aus Produktion, Instandhaltung, Einkauf und Qualität
- Kategorien entlang der 6M, systematisches Sammeln von Ursachen
Ergebnisse:
- Kombination mehrerer Ursachen: schwankende Materialqualität, unklare Rüstvorgaben, fehlende Schulung neuer Mitarbeitender
- Ableitung gezielter Maßnahmen: Lieferantengespräche, Standardisierung der Rüstanweisungen, Schulungskonzept
Vorteil: Statt nur einzelne Symptome (z. B. „Maschine neu justieren“) zu adressieren, wurden strukturelle Ursachen erkannt und nachhaltig behoben.
Beispiel 2: Verzögerte Software-Releases in einem IT-Projekt
Ausgangslage: Ein Produktteam verfehlt regelmäßig Release-Termine.
Vorgehen:
- Ishikawa-Workshop mit Product Owner, Entwicklung, Test, Operations
- Kategorien: Anforderungen, Prozesse, Technologien, Team & Rollen, externe Abhängigkeiten
Ergebnisse:
- Unklare Abnahmekriterien, zu späte Einbindung von Test und Betrieb
- Engpässe in externen Schnittstellen, fehlende Automatisierung im Deployment
Maßnahmen:
- Einführung klarer Definition-of-Ready/Definition-of-Done-Kriterien
- Frühzeitige Einbindung von QA und Operations
- Automatisierung von Build- und Deployment-Prozessen
Vorteil: Transparente Sicht auf organisatorische und technische Ursachen führte zu gezielten Prozessverbesserungen und stabileren Release-Zyklen.
Grenzen und Erfolgsfaktoren
Trotz der zahlreichen Vorteile hat das Ishikawa Diagramm auch Grenzen, die Entscheider kennen sollten:
Typische Grenzen:
- Das Diagramm zeigt Zusammenhänge, aber keine statistische Gewichtung der Ursachen.
- Bei rein oberflächlicher Anwendung besteht die Gefahr, nur offensichtliche Ursachen zu sammeln.
- Ohne belastbare Daten bleibt die Bewertung der Relevanz von Ursachen teilweise subjektiv.
Erfolgsfaktoren für den Einsatz:
- Gute Moderation: Sicherstellen, dass alle zu Wort kommen und Diskussionen fokussiert bleiben.
- Datenbasis: Wo möglich, Ursachen mit Kennzahlen, Messwerten oder Beobachtungen unterfüttern.
- Verbindlichkeit: Ergebnisse dürfen nicht in der Schublade landen – Maßnahmenplanung gehört dazu.
- Integration in bestehende Methoden: Kombination mit KVP, Lean, Six Sigma, ITIL oder Projektmanagement-Standards erhöht den Nutzen deutlich.
Wenn diese Punkte beachtet werden, überwiegen die Vorteile des Ishikawa Diagramms deutlich, und das Werkzeug wird zu einem festen Bestandteil professioneller Problemlösungsprozesse.
Fazit Vorteile des Ishikawa Diagramms: Warum sich das Ishikawa Diagramm für Entscheider lohnt
Die Vorteile des Ishikawa Diagramms liegen klar auf der Hand:
- Es schafft Transparenz in komplexen Problemsituationen.
- Es fördert Struktur und Sachlichkeit in der Ursachenanalyse.
- Es stärkt die Zusammenarbeit über Bereichsgrenzen hinweg.
- Es unterstützt fundierte Entscheidungen über Maßnahmen und Prioritäten.
- Es trägt messbar zu Fehlerreduktion und Prozessstabilität bei.
Für Führungskräfte, Projektmanager und Fachverantwortliche ist das Ishikawa Diagramm damit ein pragmatisches, leicht einführbares Werkzeug, um Problemlösung und kontinuierliche Verbesserung auf ein professionelles Niveau zu heben.
Wenn Sie überlegen, das Ursache-Wirkungs-Diagramm systematisch in Ihrem Unternehmen zu verankern – etwa im Qualitätsmanagement, im Projektportfolio oder in Ihren IT- und Serviceprozessen – kann eine externe Begleitung beim Design von Workshops, Trainings und Standards hilfreich sein. Die Beraterinnen und Berater von PURE Consultant unterstützen Sie dabei, das Ishikawa Diagramm wirksam in Ihre bestehende Methodenlandschaft zu integrieren und schnell messbare Verbesserungen zu erzielen.
